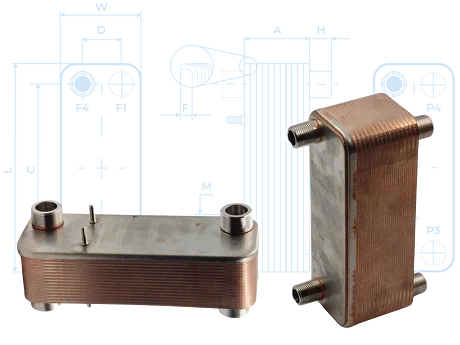

Z-разнесённые модели теплообменников

TTZ, TTRZ
Z-разнесённое исполнение стандартной линейки —
выходы фронт-тыл для удобства монтажа.

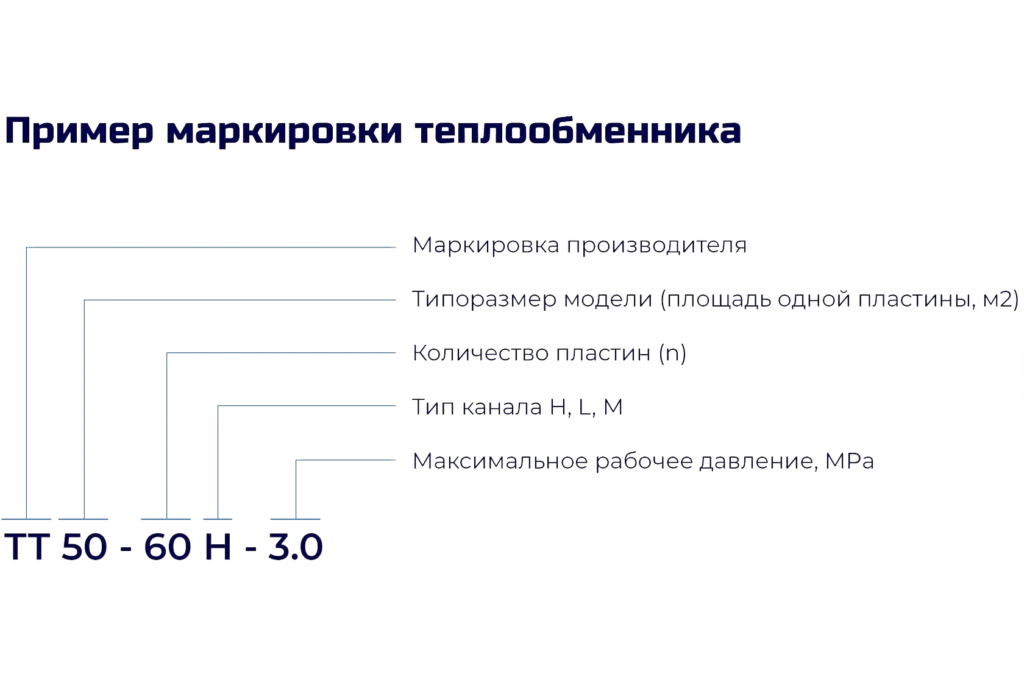

Технические характеристики

Модель	Рабочее давление, MPa	Испытательное давление, MPa	Рабочие температуры, °C	Min кол-во пластин	Max кол-во пластин	Объём канала, L	Max расход, м³
ТТ14Z	3.0/4.5	4.5/6.75	-50/+200	4	60	0,026	4,3
ТТ15Z	3.0/4.5	4.5/6.75	-50/+200	4	60	0,03	4,3
ТТ20Z	3.0/4.5	4.5/6.75	-50/+200	4	50	0,039	4,3
ТТ27Z	3.0/4.5	4.5/6.75	-50/+200	4	120	0,054	12,7
ТТ50Z	3.0/4.5	4.5/6.75	-50/+200	4	120	0,095	12,7
ТТ62Z	3.0/4.5	4.5/6.75	-50/+200	4	120	0,091	16,3
ТТ95Z	3.0/4.5	4.5/6.75	-50/+200	10	100	0,21	51
ТТ112Z	3.0/4.5	4.5/6.75	-50/+200	10	300	0,18	46,7
ТТ130Z	3.0/4.5	4.5/6.75	-50/+200	10	270	0,22	32
ТТ190Z	3.0/4.5	4.5/6.75	-50/+200	20	240	0,39	109,5
ТТ450Z	3.0/4.5	4.5/6.75	-50/+200	20	270	0,86	200
ТТ520Z	3.0/4.5	4.5/6.75	-50/+200	20	270	0,98	200

Общий объём = объём канала * (n-1), где n — количество пластин.
Материал пластин — нержавеющая сталь AISI 316L.
Материал корпуса и штуцеров — AISI 304.
Пайка пластин — медный припой или нержавеющий припой по запросу.
Скорость 1−5 м/с.

Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.

Габаритные размеры

Модель	L, мм	W, мм	C, мм	D, мм	R, мм	A, мм	F, мм	H, мм	M	Масса, кг	Площадь поверхности теплообмена, м²
ТТ14Z	210	74	172	40	16	10+2,18·n	4–6	24–28	M8	0,7+0,05·n	0,014·(n–2)
ТТ15Z	195	85	154	42	18	10+2,18·n	4–6	24–28	M8	0,6+0,05·n	0,015·(n–2)
ТТ20Z	315	74	278	40	16	10+2,18·n	4–6	24–28	M8	1,54+0,06·n	0,020·(n–2)
ТТ27Z	310	111	250	50	28	9+2,21·n	5	24–28	M8	2+0,09·n	0,027·(n–2)
ТТ50Z	526	111	466	50	28	10+2,31·n	5	24–28	M8	2,5+0,2·n	0,050·(n–2)
ТТ62Z	526	119	470	63	28	10+1,86·n	6	24–28	M8	2,5+0,18·n	0,062·(n–2)
ТТ95Z	617	192	519	92	45	12+2,51·n	6	30–40	M8	6+0,4·n	0,095·(n–2)
ТТ112Z	615	190	519	92	46	12+2,11·n	6	30–40	M8	6+0,4·n	0,112·(n–2)
ТТ130Z	529	247	456	174	35	12+2,31·n	6	30–40	M8	13+0,4·n	0,130·(n–2)
ТТ190Z	695	307	567	179	55	14+2,61·n	6	30–52	M12	13+0,7·n	0,190·(n–2)
ТТ450Z	1200	420	1000	220	100	16+2,71·n	6	30–54	M16	4+29+1,5·n	0,450·(n–2)
ТТ520Z	1300	420	1000	220	100	16+2,66·n	6	30–54	M16	4+31+1,6·n	0,520·(n–2)

n — количество пластин.
Масса включает присоединения и не включает аксессуары.
