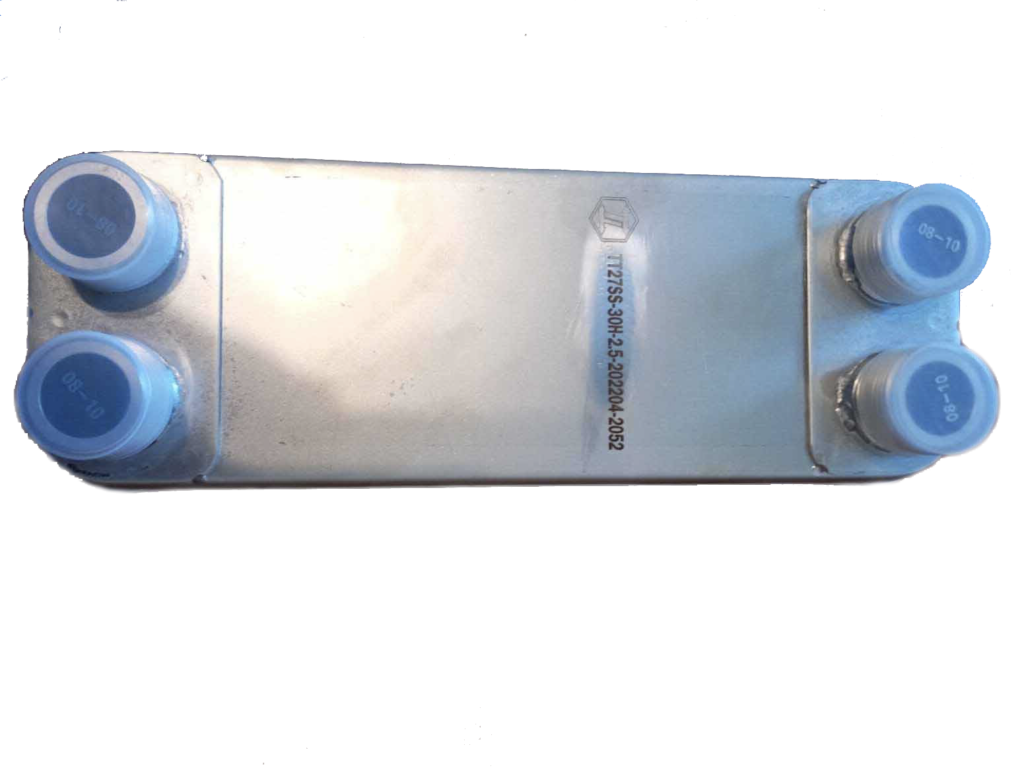

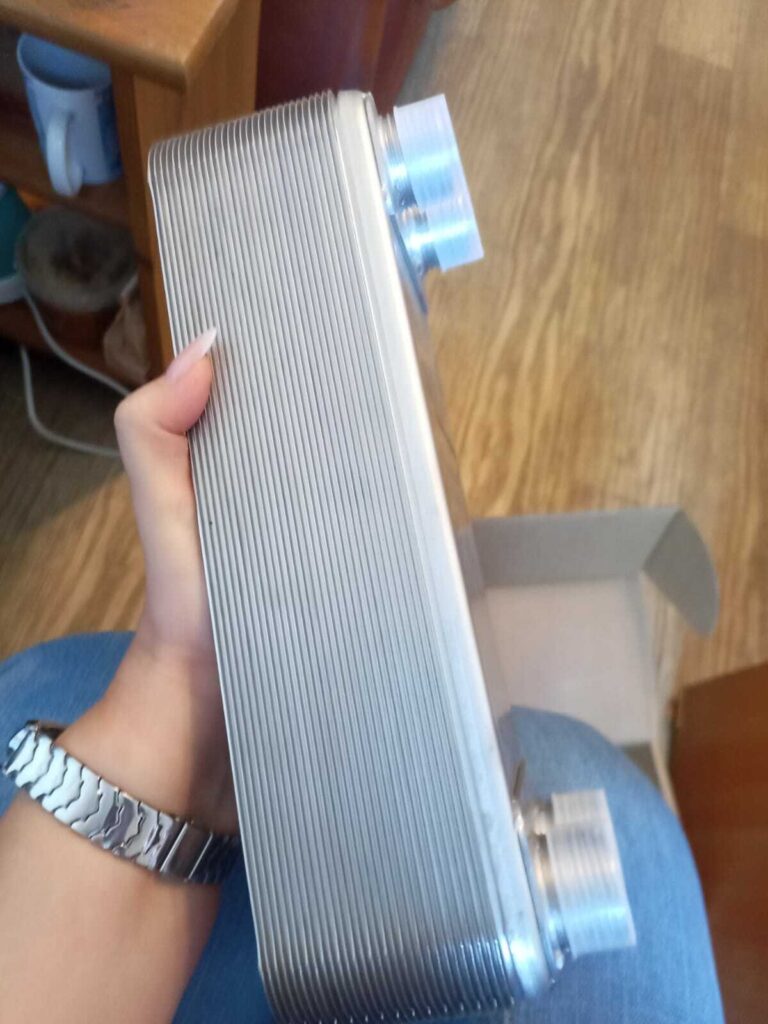

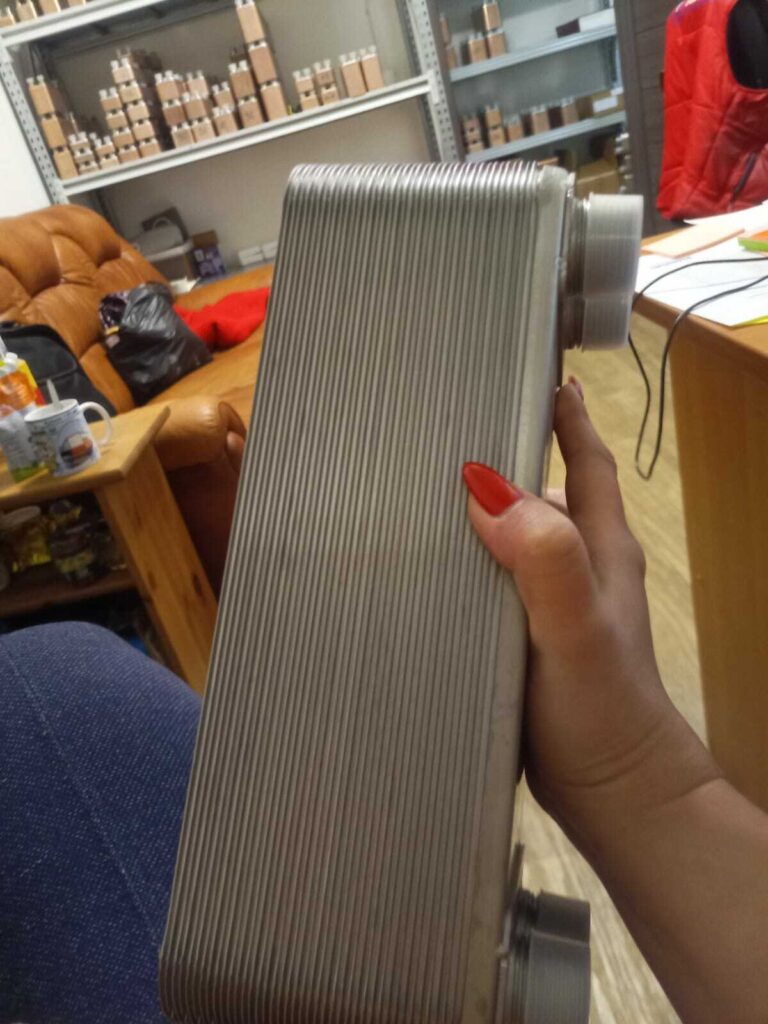

Нержпаяные теплообменники

TTSS

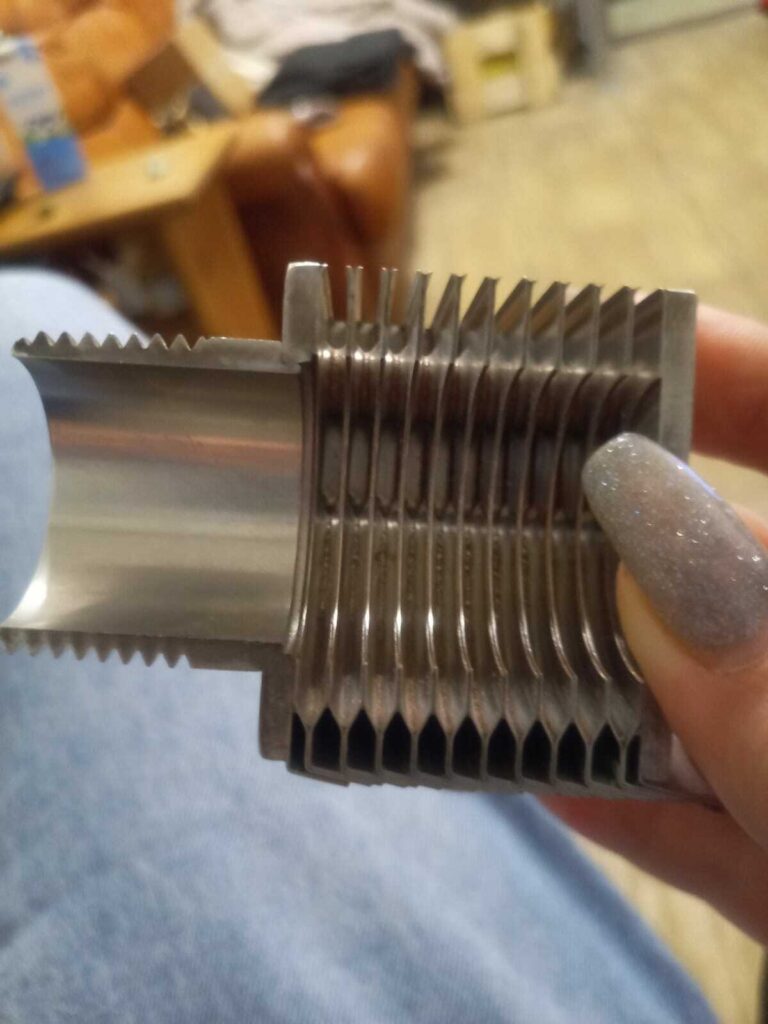

Пайка пластин нержавеющим припоем

Максимальная рабочая температура 500°C

Максимальное рабочее давление 25бар

Линейка паяных пластинчатых теплообменников ТТSS разработана для работы со сложными средами и высокими температурами. Подходят для сред с высоким содержанием хлора и геоионизированных жидкостей.

Технические характеристики

Модель	Min кол-во пластин	Max кол-во пластин	Объём канала, L	Max расход, м³
ТТ14SS	4	60	0,026	4,3
ТТ20SS	4	50	0,039	4,3
ТТ27SS	4	120	0,054	12,7
ТТ50SS	4	120	0,095	12,7
ТТ95SS	10	100	0,21	51

Общий объём = объём канала * (n-1), где n — количество пластин.

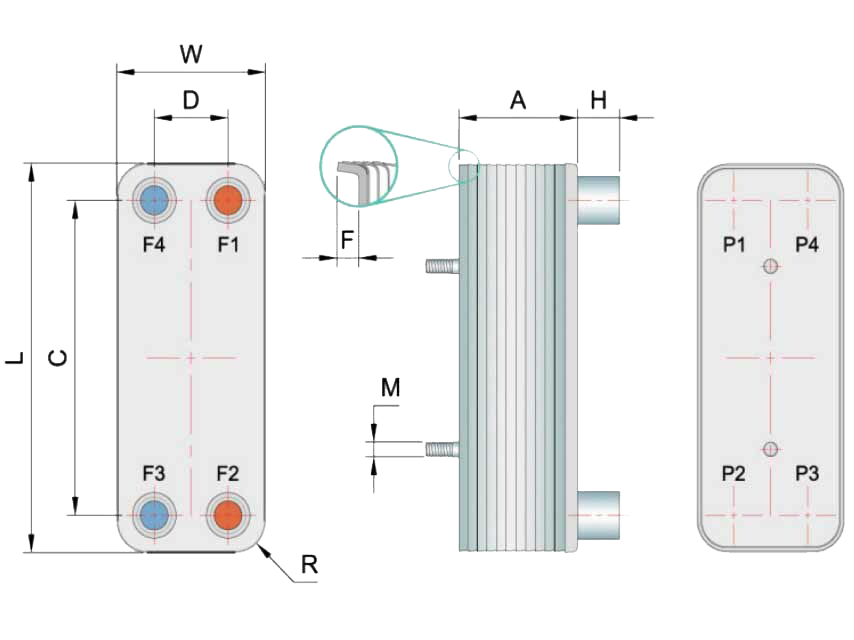

Габаритные размеры

Модель	L, мм	W, мм	C, мм	D, мм	R, мм	A, мм	F, мм	H, мм	M	Масса, кг	Площадь поверхности теплообмена, м²
ТТ14SS	210	74	172	40	16	10+2,18·n	4–6	24–28	M8	0,7+0,05·n	0,014·(n–2)
ТТ20SS	315	74	278	40	16	10+2,18·n	4–6	24–28	M8	1,54+0,06·n	0,020·(n–2)
ТТ27SS	310	111	250	50	28	9+2,21·n	5	24–28	M8	2+0,09·n	0,027·(n–2)
ТТ50SS	526	111	466	50	28	10+2,31·n	5	24–28	M8	2,5+0,2·n	0,050·(n–2)
ТТ95SS	617	192	519	92	45	12+2,51·n	6	30–40	M8	6+0,4·n	0,095·(n–2)

n — количество пластин.
Масса включает присоединения и не включает аксессуары.
