Малогабаритные

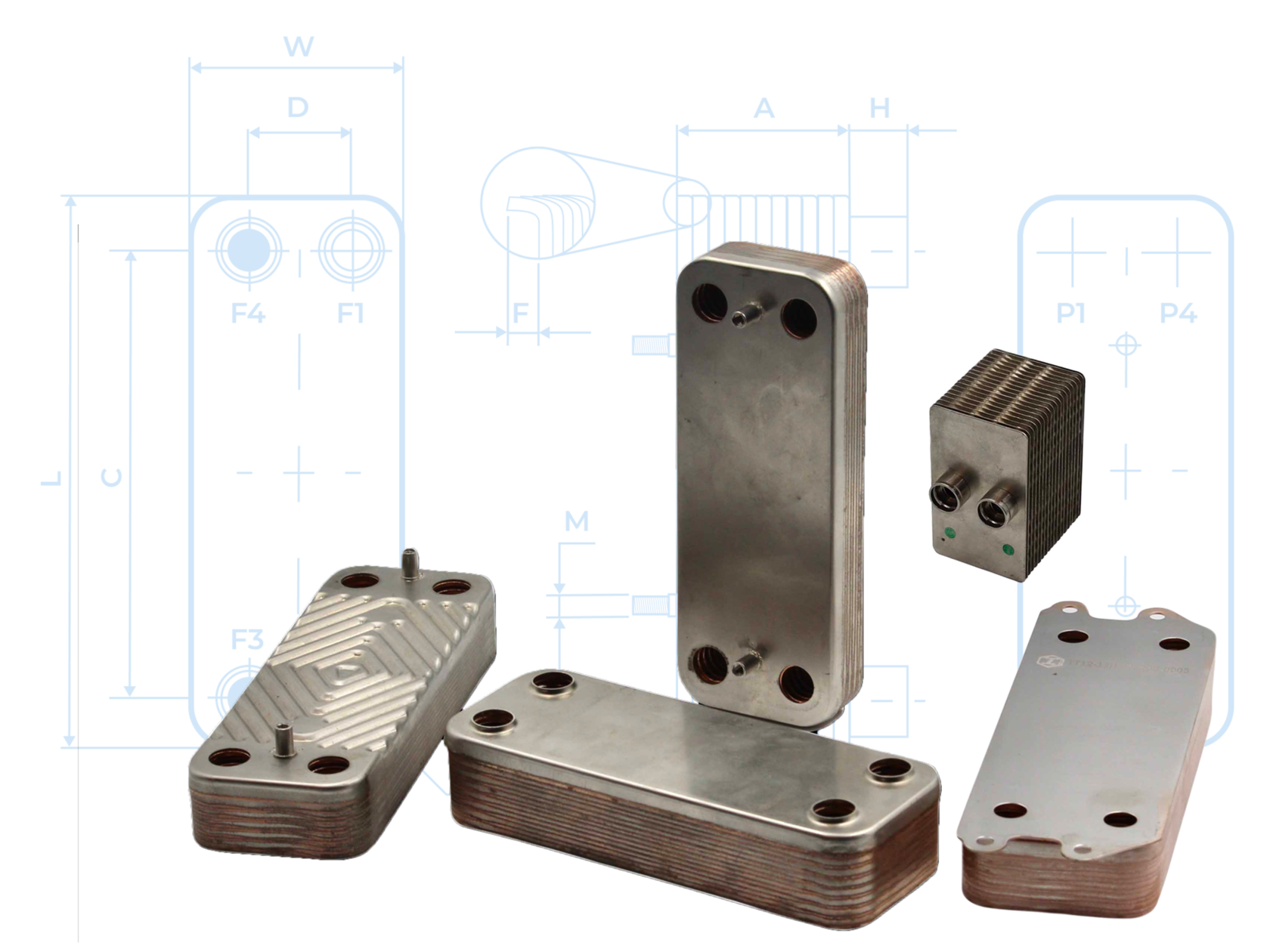

Вторичные теплообменники и экономайзеры для бытовых котлов

ТТ11, TT12, TT14 и TT-Y12
Для установки в местах
с ограниченным пространством.
Небольшие размеры и вес
в сочетании с высокой эффективностью.

Различное исполнение систем крепления
делает данные теплообменники универсальными для ремонта котлов разных фирм производителей.

Технические характеристики

Модель	Рабочее давление, MPa	Испытательное давление, MPa	Рабочие температуры, °C	Min кол-во пластин	Max кол-во пластин	Объём канала, L	Max расход, м³	Направление потоков
ТТ11	1,6	2,4	0 – +100	6	60	0,024	3,6	Параллель/Диагональ
ТТ12	1,6	2,4	0 – +100	6	60	0,024	3,6	Параллель/Диагональ
ТТ14	1,6	2,4	0 – +100	6	60	0,026	4,3	Параллель/Диагональ

Общий объём = объём канала * (n-1), где n — количество пластин.

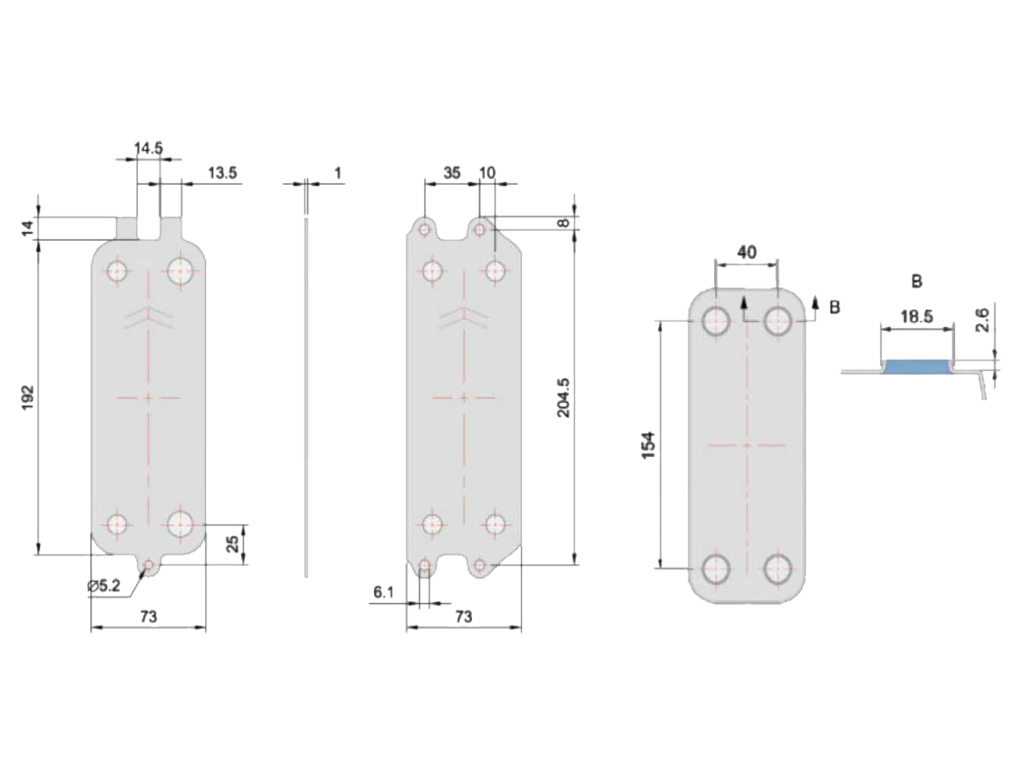

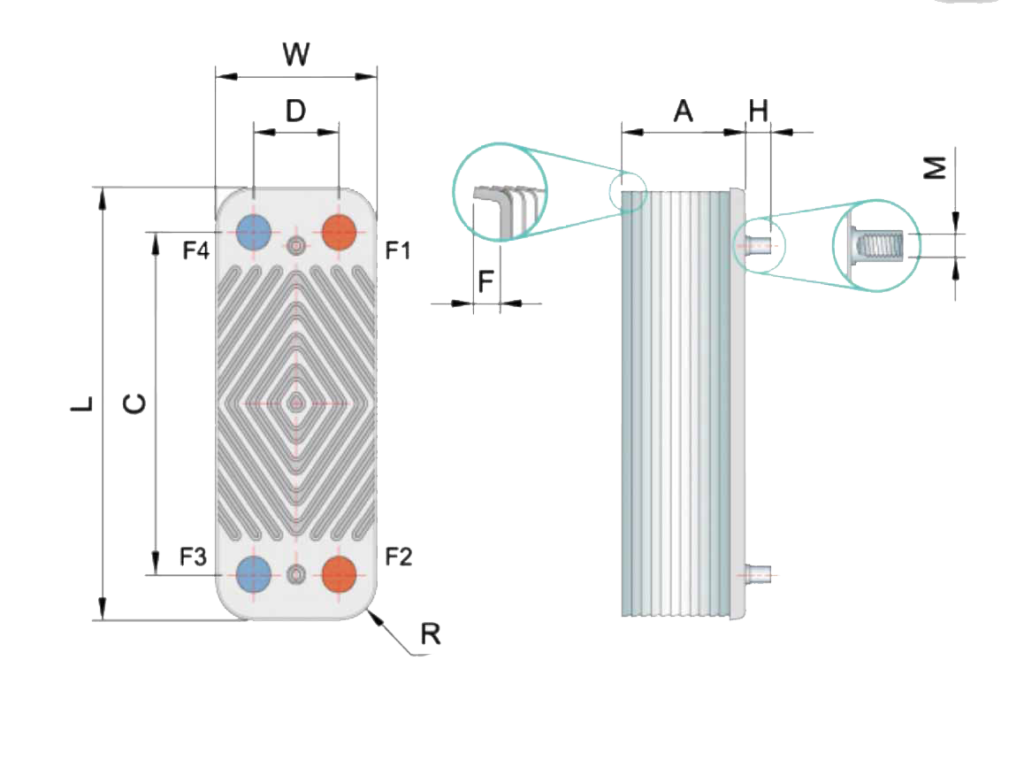

Габаритные размеры

Модель	L, мм	W, мм	C, мм	D, мм	R, мм	A, мм	F, мм	H, мм	M	Масса, кг	Площадь поверхности теплообмена, м²
ТТ11	191	74	154	40	17	9+2,18·n	4–6	12	М5	0,32+0,04·n	0,011·(n–2)
ТТ12	193	74	154	40	16,5	9+2,18·n	4–6	12	M5	0,32+0,04·n	0,012·(n–2)
ТТ14	210	74	172	40	16	10+2,18·n	4–6	12	M5	0,32+0,05·n	0,014·(n–2)

n — количество пластин.
Масса включает присоединения и не включает аксессуары.

Другие варианты исполнения по запросу.
