Ударостойкие теплообменники для пара

ТТS разработаны для работы в условиях, когда возможны неожиданные температурные нагрузки или гидравлические удары.

Для гидравлических систем и котельных.

Как правило, используется L тип пластин.
Припой — медь.

Технические характеристики

Модель	Рабочее давление, MPa	Испытательное давление, MPa	Рабочие температуры, °C	Min кол-во пластин	Max кол-во пластин	Объём канала, L	Max расход, м³
ТТ27S	3.0/4.5	4.5/6.75	-50/+200	4	120	0,054	12,7
ТТ50S	3.0/4.5	4.5/6.75	-50/+200	4	120	0,095	12,7
ТТ95S	3.0/4.5	4.5/6.75	-50/+200	10	100	0,21	51

Общий объём = объём канала * (n-1), где n — количество пластин.

Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.

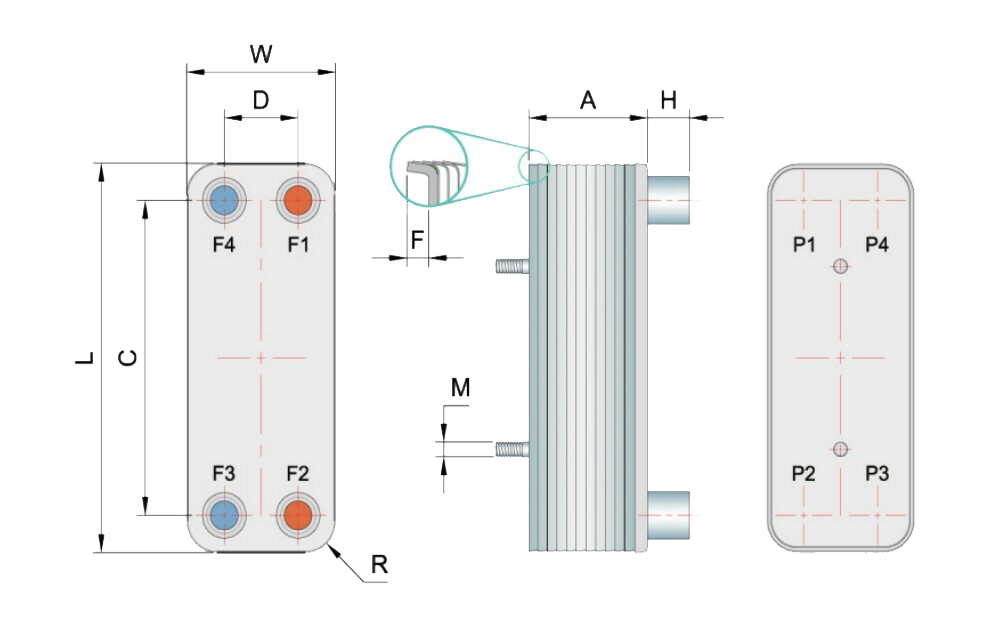

Габаритные размеры

Модель	L, мм	W, мм	C, мм	D, мм	R, мм	A, мм	F, мм	H, мм	M	Масса, кг	Площадь поверхности теплообмена, м²
ТТ27S	310	111	250	50	28	9+2,21·n	5	24–28	M8	2+0,09·n	0,027·(n–2)
ТТ50S	526	111	466	50	28	10+2,31·n	5	24–28	M8	2,5+0,2·n	0,050·(n–2)
ТТ95S	617	192	519	92	45	12+2,51·n	6	30–40	M8	6+0,4·n	0,095·(n–2)

n — количество пластин.
Масса включает присоединения и не включает аксессуары.
