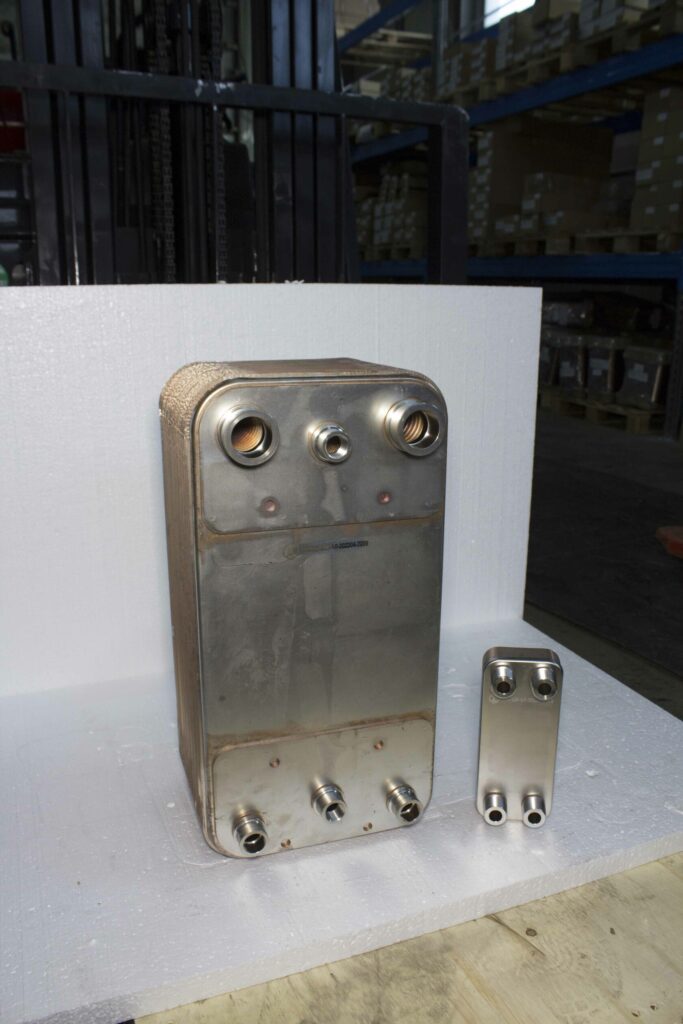

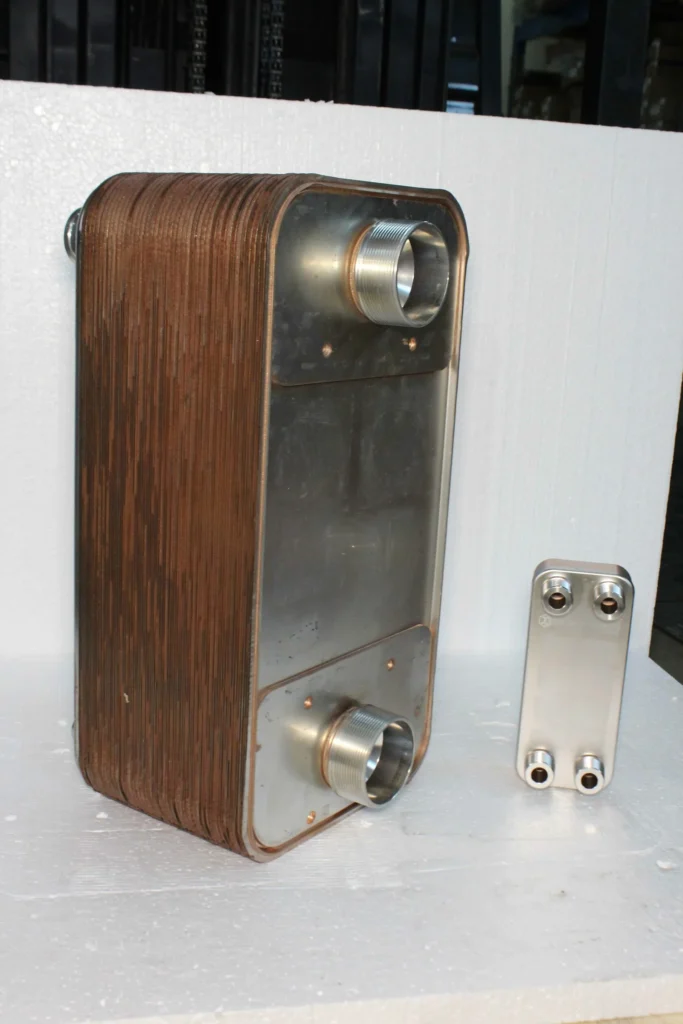

Двухконтурные теплообменники

ТТ-230 и ТТ-250

с диагональным направлением потоков.

Применяются как испарители и конденсаторы

для чиллеров и тепловых насосов.

Материал пластин AISI 316L, пайка медью.

Используются со всеми современными хладагентами.

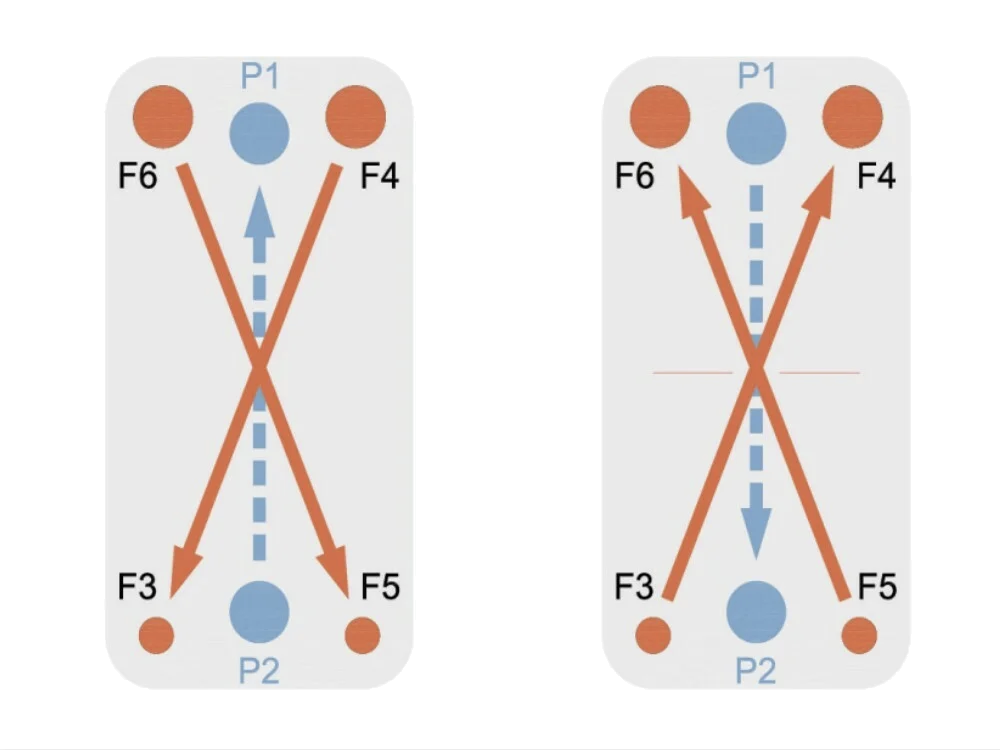

Диагональное направление потоков увеличивает эффективность в сравнении с параллельными моделями и позволяет выдавать максимальные параметры при полной и частичной загрузке.

Технические характеристики

Модель	Рабочее давление, MPa	Испытательное давление, MPa	Рабочие температуры, °C	Min кол-во пластин	Max кол-во пластин	Объём канала, L	Max расход, м³	Направление потоков
ТТ-230	3,0	4,5	-50 / +200	20	250	0,18	51	Диагональ
ТТ-250	3,0	4,5	-50 / +200	20	300	0.55/0.7	280	Диагональ

Общий объём = объём канала * (n-1), где n — количество пластин.
Расход жидкости, указанный в таблице, применим при скорости от 1 до 7 м/с.

Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.

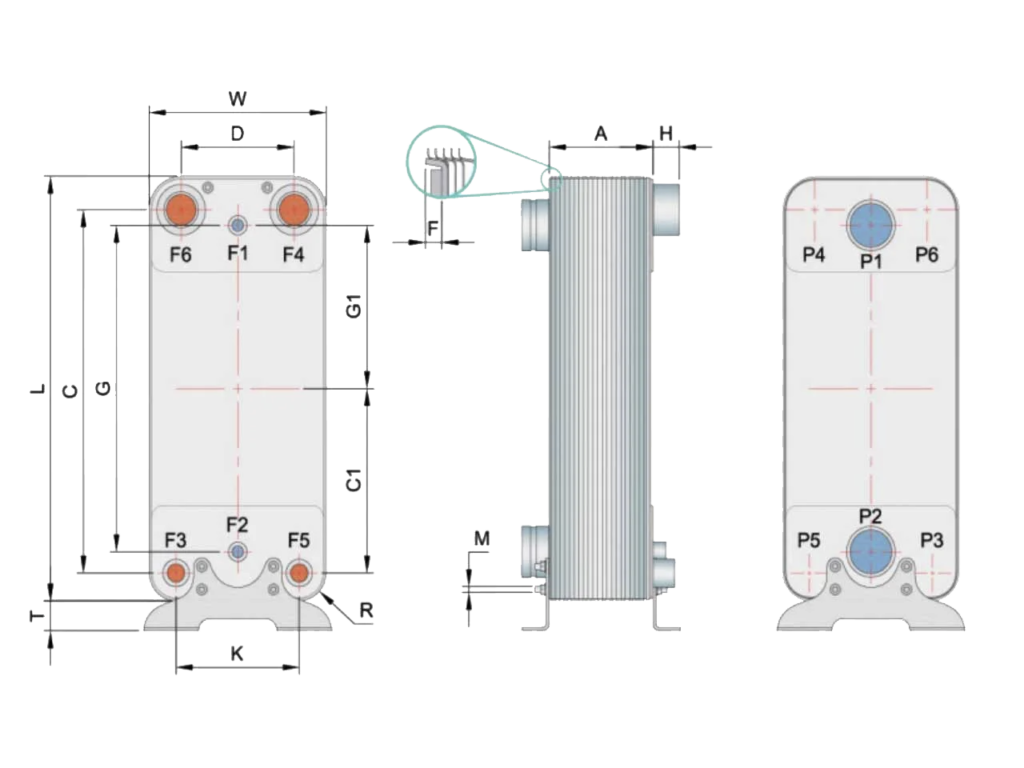

Габаритные размеры

Модель	L, мм	W, мм	C, мм	D, мм	G, мм	K, мм	C1, мм	G1, мм	T, мм	R, мм	A, мм	F, мм	H, мм	M	Масса, кг	Площадь поверхности теплообмена, м²
ТТ-230	489	249	400	155	369	166	202,5	184,5	50	41,5	12+2,2·n	6	24–52	M8	16+0,4·n	0,1·(n–2)
ТТ-250	739	322	631,7	205,2	568	224,4	315,85	284	51,5	53	15+2,6·n	6	24–54	M10	23+0,9·n	0,25·(n–2)

n — количество пластин
В массу не включен вес дополнительных аксессуаров.
