Паяные пластинчатые теплообменники

Высокоточный подбор модели для максимальной эффективности конкретного техпроцесса.

Базовые исполнения

C — комбинированные штуцера разных размеров.
R, RC — фреоновое исполнение, с одной стороны выходы под пайку.
Z — разнесённое исполнение — выходы фронт-тыл.
RZ — фреоновое разнесённое исполнение.
Q — с дистрибьютором фреона.
DQ — два фреоновых контура с дистрибьютором.
E — экономайзеры для тепловых насосов.
S — паровое исполнение — ударостойкие, L-тип пластин.
SS — теплообменник паяный нержавеющим припоем.
Y — экономайзеры, утилизация тепла дымовых газов.
DB — осушители воздуха.
ТТ12, ТТ14 — малогабаритные для бытовых котлов.
TT-D-AL — алюминиевые осушители воздуха.

Модель	Рабочее давление, MPa	Испытательное давление, MPa	Рабочие температуры, °C	Min кол-во пластин	Max кол-во пластин	Объём канала, L	Max расход, m3	Варианты исполнения
ТТ-Е12	3.0/4.5	4.5/6.75	-50/ +200	4	50	0,007	3	R
ТТ14	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,026	4,5	R, RZ, SS, Z
ТТ15	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,03	4,5	R, RZ, Z
ТТ18	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,032	4,5	R, RZ, Z
ТТ20	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,039	4,5	R, RZ, SS, Z
ТТ-Е22	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,015	10	R
ТТ25	1.6	2.5	-50/ +200	4	60	0,028	13	R, RZ, Z
ТТ27	3.0/4.5	4.5/6.75	-50/ +200	4	120	0,054	13	C, R, RZ, S, SS, Z
ТТ30	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,028	13	Q, R, RZ, Z
ТТ36	3.0/4.5	4.5/6.75	-50/ +200	4	60	0,06	4,5	R, RZ, Z
ТТ39	3.0/4.5	4.5/6.75	-50/ +200	4	60	F1/F2 — 0.047, F3/F4 — 0.041	4,5	Q, R, RZ, Z
ТТ45	3.0/4.5	4.5/6.75	-50/ +200	4	60	F1/F2 — 0.066, F3/F4 — 0.044	12	R, RC
ТТ50	3.0/4.5	4.5/6.75	-50/ +200	4	120	0,095	16	C, R, RC, RZ, S, SS, Z
ТТ56	3.0/4.5	4.5/6.75	-50/ +200	4	120	0,113	18	C, R, RC, RZ, S, Z
ТТ60	3.0/4.5	4.5/6.75	-50/ +200	4	120	0,1	16	C, R, RC, RZ, S, Z
ТТ61	3.0/4.5	4.5/6.75	-50/ +200	4	120	0,1	16	C, R, RC, RZ, S, Z
ТТ62	3.0/4.5	4.5/6.75	-50/ +200	4	120	0,085	16	Q, R, RC, RZ
ТТ95	3.0/4.5	4.5/6.75	-50/ +200	10	240	0,21	51	C, R, RC, RZ, S, SS, Z
ТТ112	3.0/4.5	4.5/6.75	-50/ +200	10	240	0,18	47	Q, R, RC, RZ
ТТ130	3.0/4.5	4.5/6.75	-50/ +200	10	270	0,22	32	C, R, RC, RZ, Z
ТТ190	3.0/4.5	4.5/6.75	-50/ +200	20	240	0,39	110	C, R, RC, RZ, S, Z
ТТ300	3.0/4.5	4.5/6.75	-50/ +200	20	250	0,65	200	C, R, RC, RZ, S, Z
ТТ450	3.0/4.5	4.5/6.75	-50/ +200	20	270	0,86	200	C, R, RC, RZ, S, Z
ТТ520	3.0/4.5	4.5/6.75	-50/ +200	20	270	0,98	200	C, R, RC, RZ, S, Z

Общий объём = объём канала * (n-1), где n — количество пластин.
Материал пластин — нержавеющая сталь AISI 316L.
Материал корпуса и штуцеров — AISI 304.
Пайка пластин — медный припой или нержавеющий припой по запросу.
Скорость 1−5 м/с.

Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.

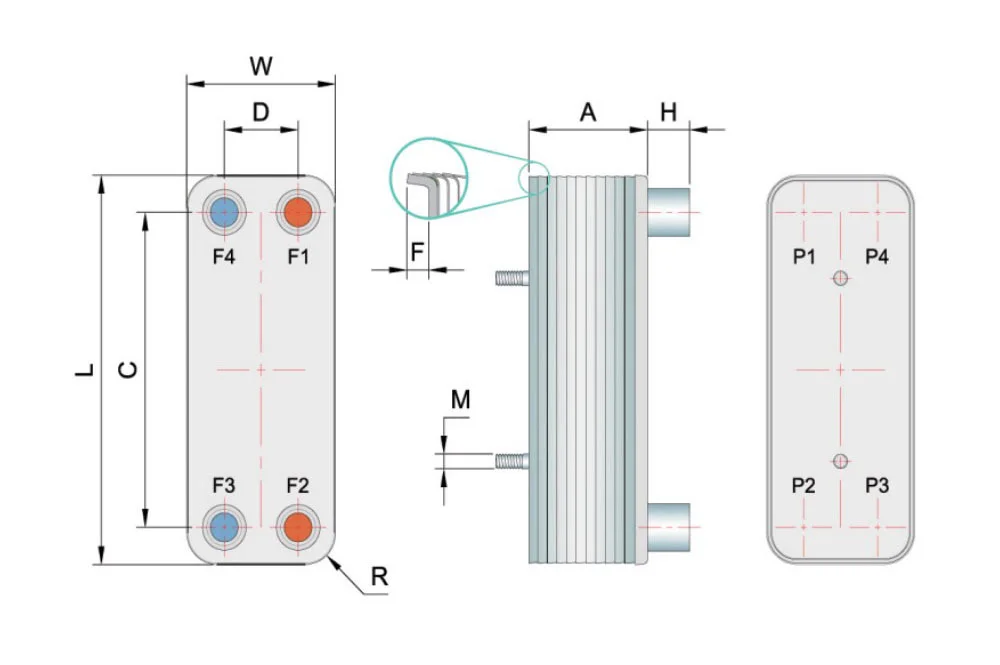

Габаритные размеры

* Все размеры в миллиметрах, масса в кг, площадь в м²

Модель	L	W	C	D	R	A	F	H	M	Масса, кг	Площадь, м²
ТТ-Е12	152	74	120	42	16	8+1,18*n	4-6	20-30	M8	0,4+n*0,02	0,012*(n-2)
ТТ14	210	74	172	40	16	10+2,18*n	4-6	20-30	M8	0,7+n*0,05	0,014*(n-2)
ТТ15	195	85	154	42	18	10+2,18*n	4-6	20-30	M8	0,6+n*0,05	0,015*(n-2)
ТТ18	249	74	214	40	16	10+2,18*n	4-6	20-30	M8	0,8+n*0,05	0,018*(n-2)
ТТ20	315	74	278	40	16	10+2,18*n	4-6	20-30	M8	1,54+n*0,06	0,02*(n-2)
ТТ-Е22	310	74	278	42	16	8+1,18*n	4-6	20-30	M8	0,8+n*0,035	0,022*(n-2)
ТТ25	322	92	270	46	23	9+1,51*n	4-6	20-30	M8	1,2+n*0,07	0,025*(n-2)
ТТ27	310	111	250	50	28,5	3.0: 9+2,21n 4.5: 11+2.21n	5	20-30	M8	2+n*0,09	0,027*(n-2)
ТТ30	322	92	269	39	23	9+1,51*n	5	20-30	M8	1,2+n*0,07	0,03*(n-2)
ТТ36	466	74	432	40	16	10+2,18*n	4-6	20-30	M8	1,3+n*0,1	0,036*(n-2)
ТТ39	332	121	279 F3-293	68 F3-75	26,5 F3-19,5	9+1,57*n	5	20-30	M8	1,5+n*0,1	0,039*(n-2)
ТТ45	376	119	329	72	23	10+1,6*n	6	20-30	M8	1,5+n*0,11	0,045*(n-2)
ТТ50	526	111	466	50	30	3.0: 10+2,31n 4.5: 12+2.31n	5	20-30	M8	2,5+n*0,2	0,05*(n-2)
ТТ56	504	124	444	64	29	3.0: 9+2,21n 4.5: 11+2.21n	5	20-30	M8	2,5+n*0,16	0,056*(n-2)
ТТ60	526	119	470	63	28	14+2,25*n	6	20-30	M8	2,5+n*0,16	0,06*(n-2)
ТТ61	526	119	470	63	28	14+2,25*n	6	20-30	M8	2,5+n*0,16	0,061*(n-2)
ТТ62	526	119	470	63	28	12+1,85*n	6	20-30	M8	2,5+n*0,16	0,062*(n-2)
ТТ95	616	191	519	92	48,5	3.0: 12+2,51n 4.5: 14+2.51n	6	30-40	M8	6+n*0,4	0,095*(n-2)
ТТ112	615	190	519	92	48	3.0: 12+2,11n 4.5: 14+2.11n	6	30-40	M8	6+n*0,4	0,112*(n-2)
ТТ130	529	247	456	174	36,5	12+2,31*n	6	30-40	M8	13+n*0,4	0,13*(n-2)
ТТ190	695	307	567	179	55	14+2,61*n	6	30-52	M12	13+n*0,7	0,19*(n-2)
ТТ300	990	366	816	192	87	14+2,61*n	6	30-54	M16	25+n*1.4	0,3*(n-2)
ТТ450	1200	420	1000	220	100	16+2,68*n	6	30-54	M16	33+n*1.5	0,45*(n-2)
ТТ520	1300	420	1100	220	100	16+2.62*n	6	30-54	M16	35+n*1.6	0,52*(n-2)

n — количество пластин.

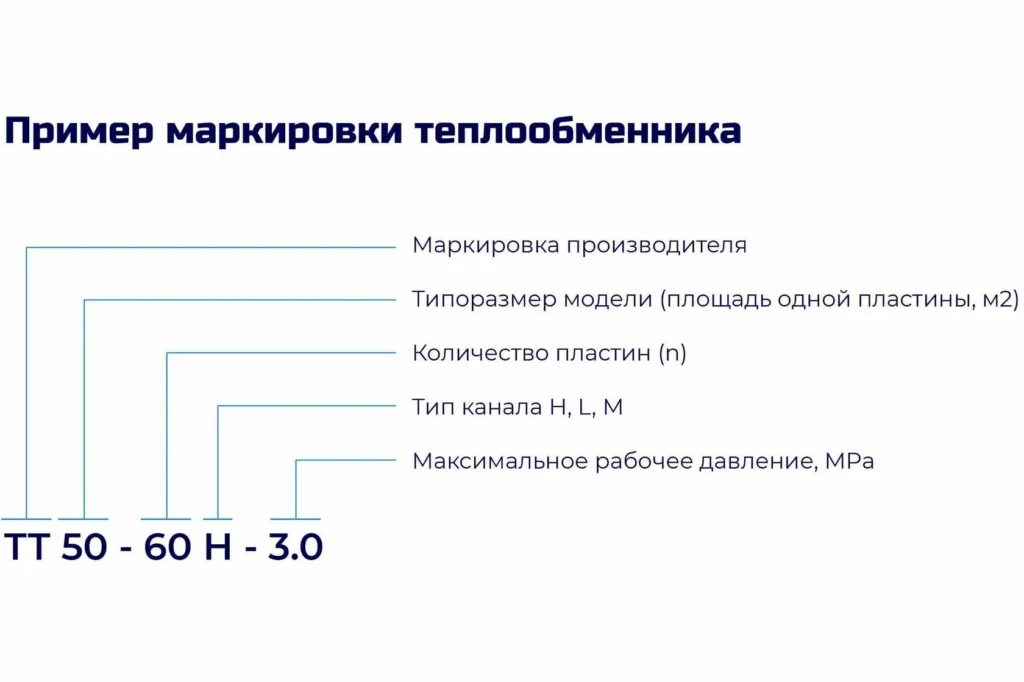

Типы канала — H, L, M для сред различной вязкости.
Масса включает присоединения и не включает аксессуары (опоры, такелажные петли).
Пластины корпуса для моделей ТТ14, ТТ15, ТТ20 могут быть как гладкими, так и рифлёными.
